Våpendeler
-
Kolben har 6 lengdeinnstillinger som velges ved å trykke inn kolbelås. Kolben er skjøvet inn på rekylfjærrøret. I rekylfjærrøret sitter rekylfjæren og bufferen. Disse er låst av en fjærbelastet bufferstopper. Kolbekappen demonteres ved å vri den 90˚ mot klokka. Inne i kolben finnes en nøkkel forsenket for å justere gassdysen ved montering av signaturdemper.
HK416 MOD2012 har en slankere kolbe. Denne kolben har fast kolbekappe.
-
Inne i pistolgrepet er det plass til oppbevaring av bakre reservesikte. Vri låsen mot klokka for å åpne dekselet.
På HK416 MOD2012 er det pistolgrep uten fingerstøtte.
-
Når fremre og bakre låsepinne presses mot høyre, kan øvre og nedre glidekasse adskilles. Låsepinnene er sikret og skal ikke demonteres.
-

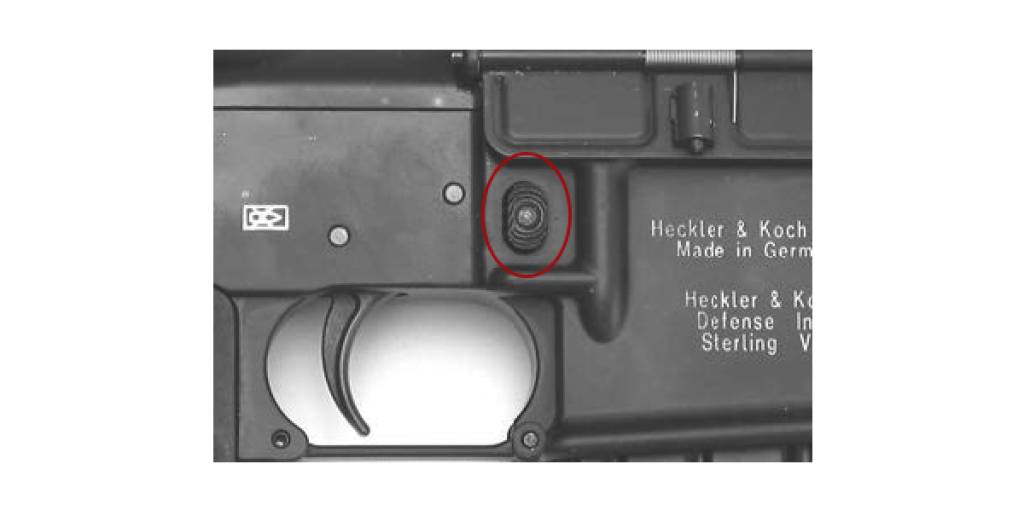

Magasinklinken er en fjærbelastet lås som går i inngrep med magasinets
låsespor. Magasinet frigjøres ved å trykke inn magasinklinken. (Høyre side) -

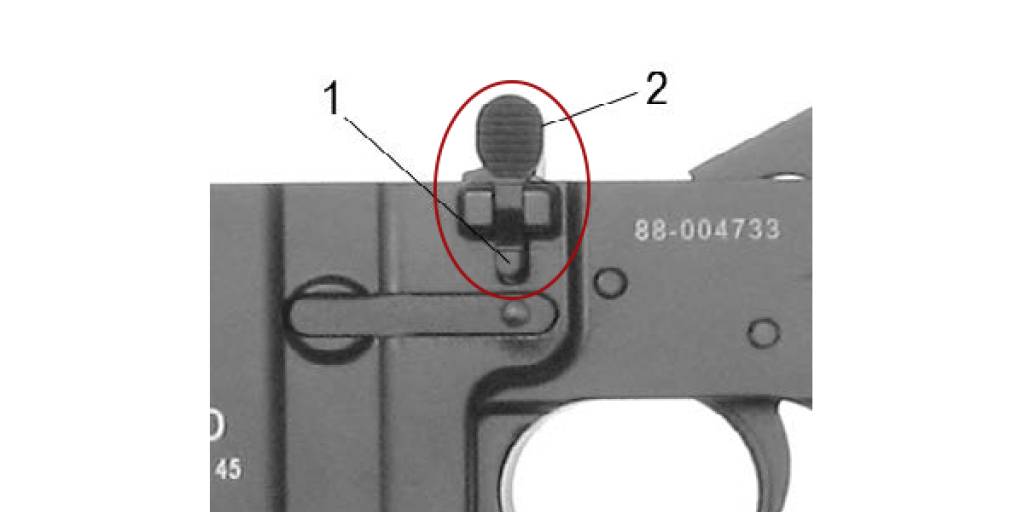

Varsleren betjenes manuelt og tillater opphaking av sluttstykket i bakre stilling. Når sluttstykket trekkes helt tilbake og varsler trykkes inn blir sluttstykket låst i denne posisjonen. Sluttstykket utløses ved å trykke øverst på varsleren (2). Sluttstykket hakes automatisk opp av varsleren i bakre stilling når magasinet er tomt.
-
Avtrekkeren tillater avfyring av halvautomatisk og automatisk ild avhengig av omstillerens posisjon. Avtrekkerbøylen kan åpnes ved å trykke inn bolten i fremkant med en spiss gjenstand, for eksempel et prosjektil. Dette muliggjør skyting med votter.
-

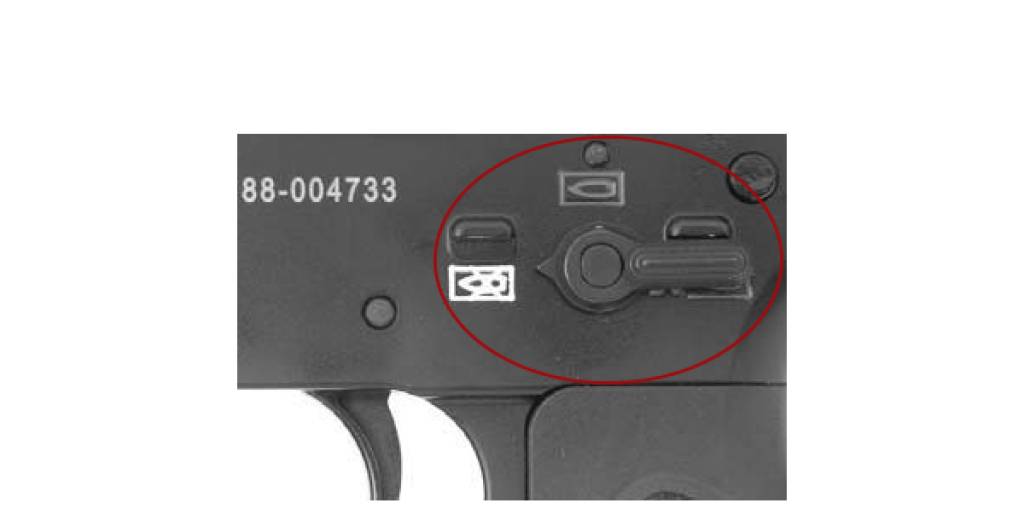

Omstilleren velger mellom halvautomatisk, automatisk eller sikret våpen. For at våpenet skal kunne sikres må hanen være spent.
-
Bufferen er under fjærspenn, og holdes på plass i bufferrørert av bufferstopperen.
-

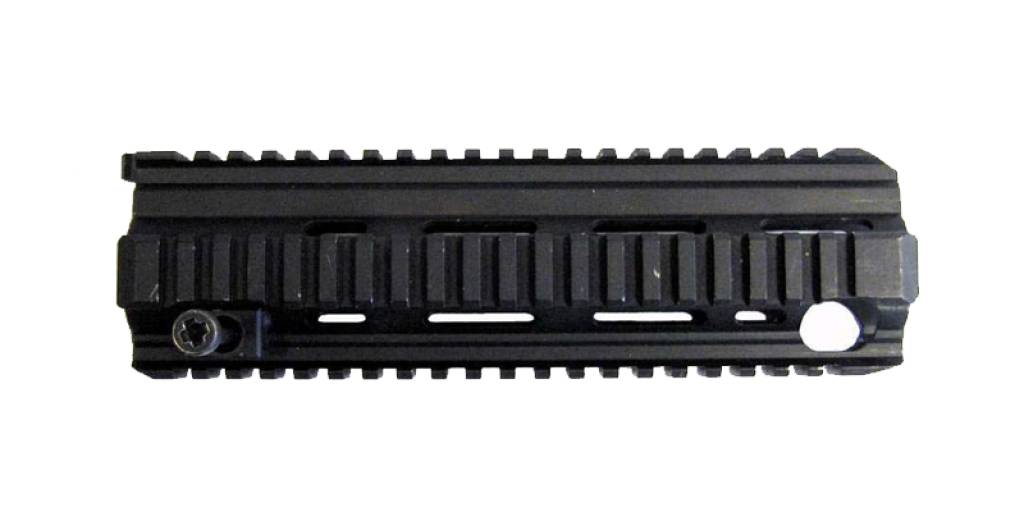

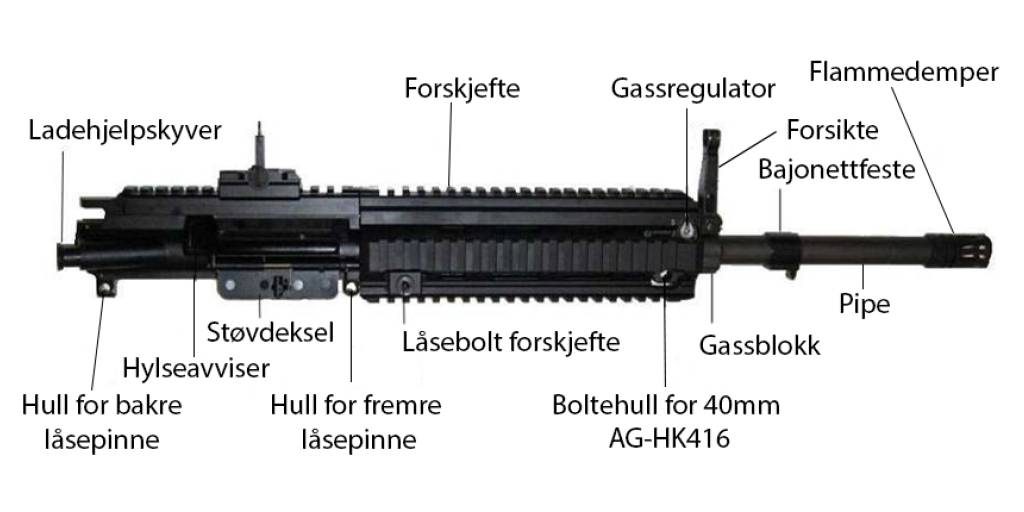

Forskjefte er montert på øvre glidekasse. Det er utstyrt med 4 NAR-skinner som kan påmonteres utstyr som vertikalgrep, taktisk lys og laserpeker samt AG- HK416. Forskjeftet har en styretapp som skal gå i inngrep med øvre glidekasse.
-
Gass-system

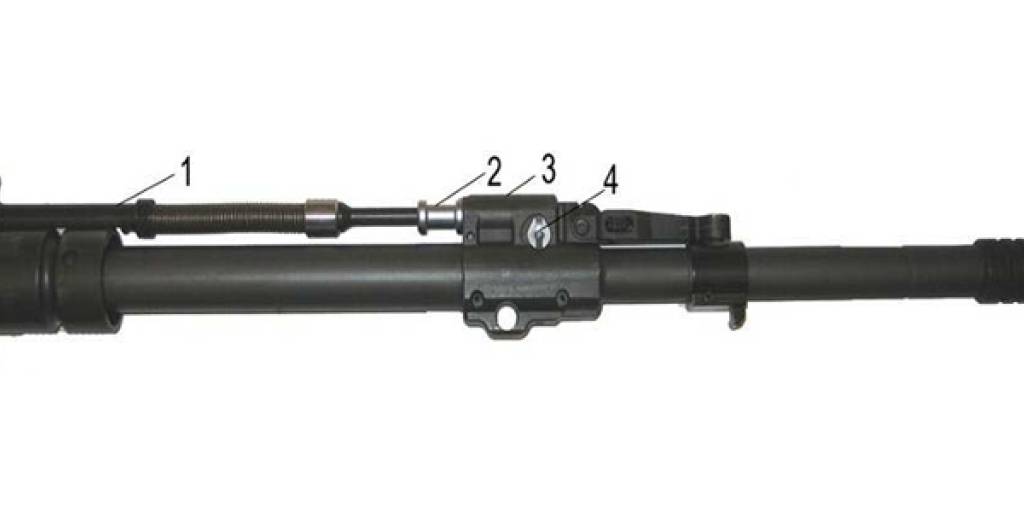

Leder gasstrykket fra pipen til gasstemplet. Gasstempelet (2) påvirker støtstangen som i sin tur presser sluttstykkebæreren bakover. På stempelstangen (1) er det en fjær som sørger for å returnere gasstempelet til utgangsposisjon når gasstrykket synker. Gasstempelet har 3 stempelringer som sørger for tetting. Gassblokken (3) er også festepunkt for det nedfellbare forsiktet.
HK416 MOD2012 har ikke gassregulator (4).
-
Pipen er kaldhamret og har riflestigning på 178 mm (1 omdr per 7”).
Pipen festes til glidekassen med en pipemutter. På pipen er flammedemperen og bajonettfestet montert. -

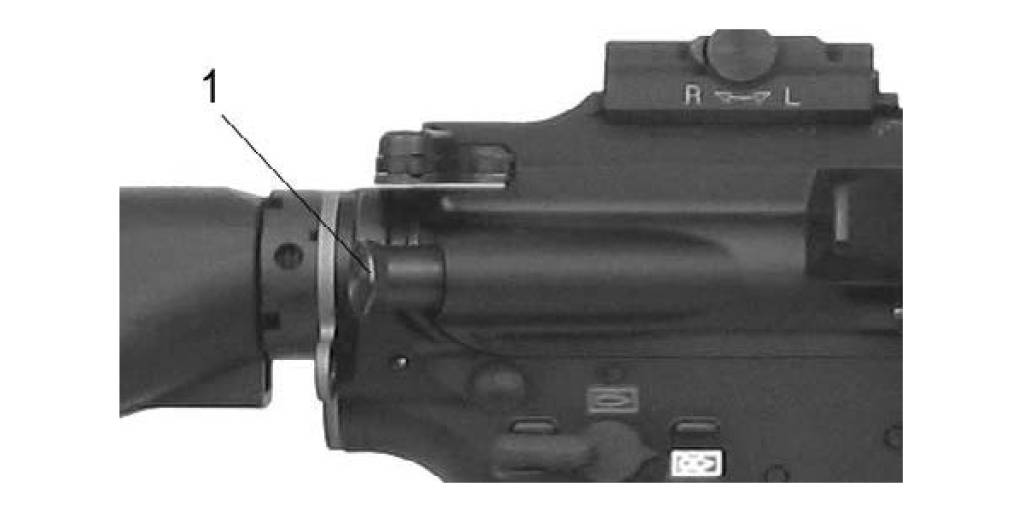

Ladehjelpskyveren brukes når man får ufullstendig lading av våpenet og til å lade våpenet lydløst. Trykk på ladehjelpskyveren med tommelen til sluttstykket går i låsing.
-

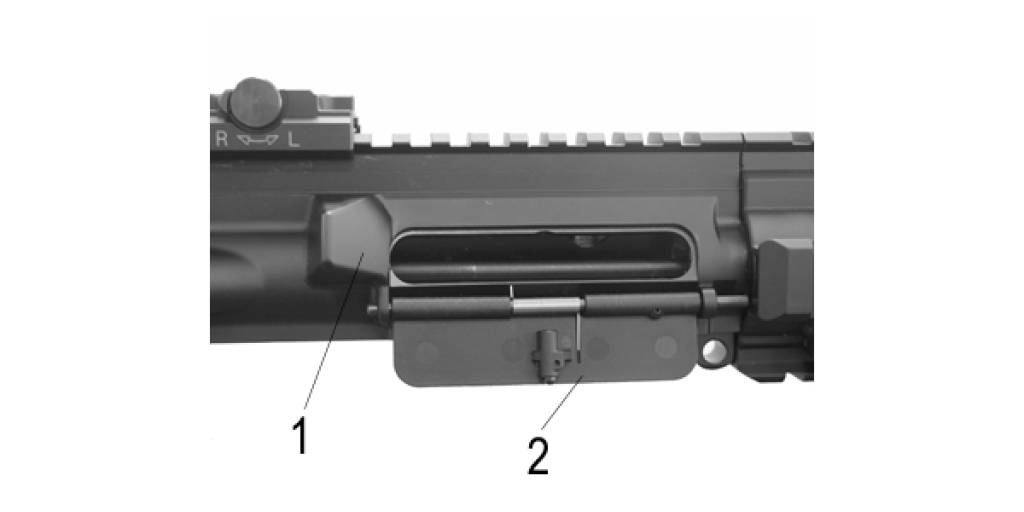

Hylseavviseren er plassert i bakkant av utkasteråpningen og leder tomhylsen bort fra våpenet.

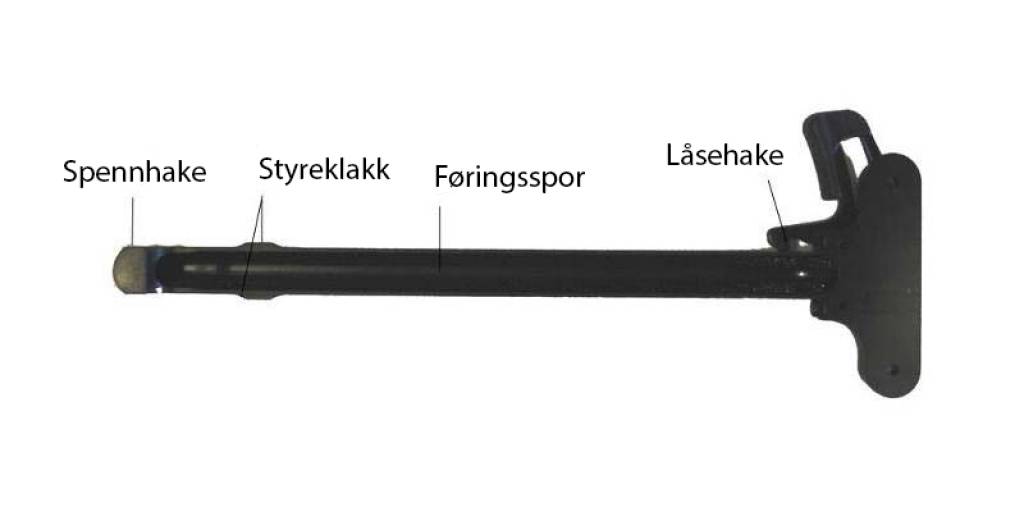

Støvdekselet er fjærbelastet og er hengslet underkant av utkasteråpningen. Det åpnes automatisk av sluttstykket når ladearmen trekkes bakover, eller dersom våpenet avfyres. Støvdekselet lukkes manuelt og skal forhindre at sand, støv osv. kommer inn i våpenet. Det skal normalt være lukket.
-

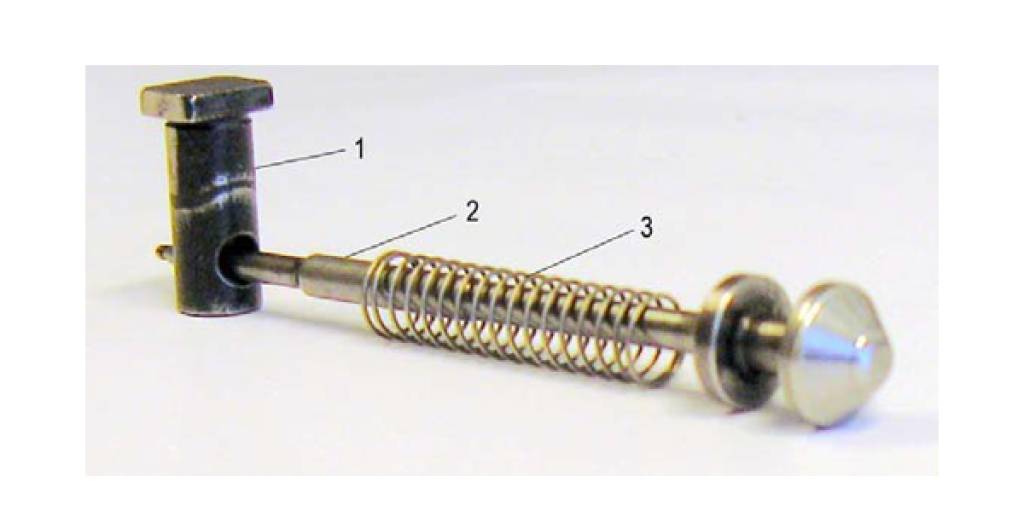

Tennstempelet (2) holdes på plass av en låsesplint i bakkant og sentreres via et hull i styrebolten (1) i fremkant. Tennstempelfjæren (3) sørger for tilbakeføring av tennstempelet etter avfyring.
-

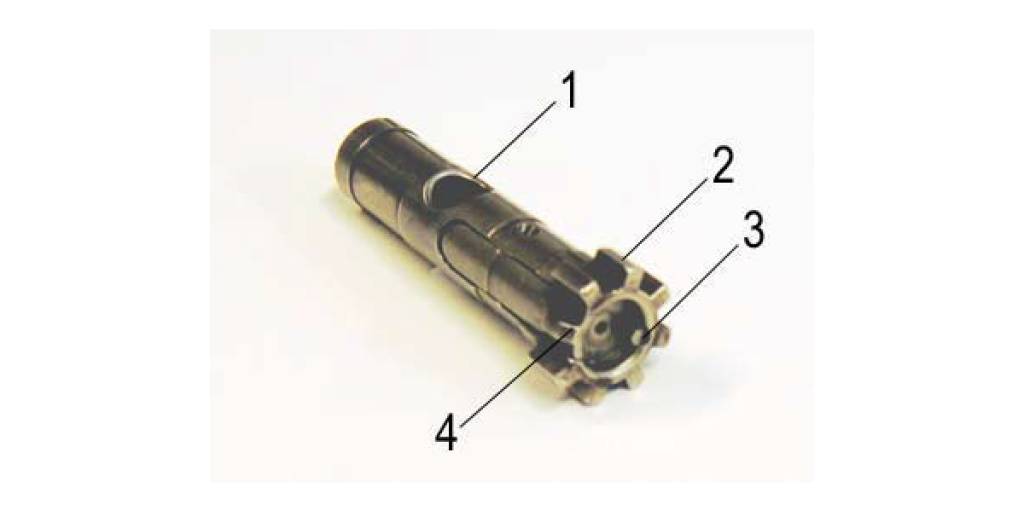

Sluttstykkehodet sørger for låsing mot pipen ved at låseklakker (2) entrer låsesporene i bakkant av pipen. Sluttstykkehodet vrir seg så i siste fase av låsingen. Utdrageren (4) er fjærbelastet og klemmer rundt hylsekragen og tar med seg tomhylsen i det sluttstykket beveger seg bakover etter opplåsing. Utstøteren (3) er fjærbelastet og presser tomhylsen på venstre side slik at den vippes ut av utkasteråpningen på høyre side av øvre glidekasse.
Hull for styrebolt (1)
-

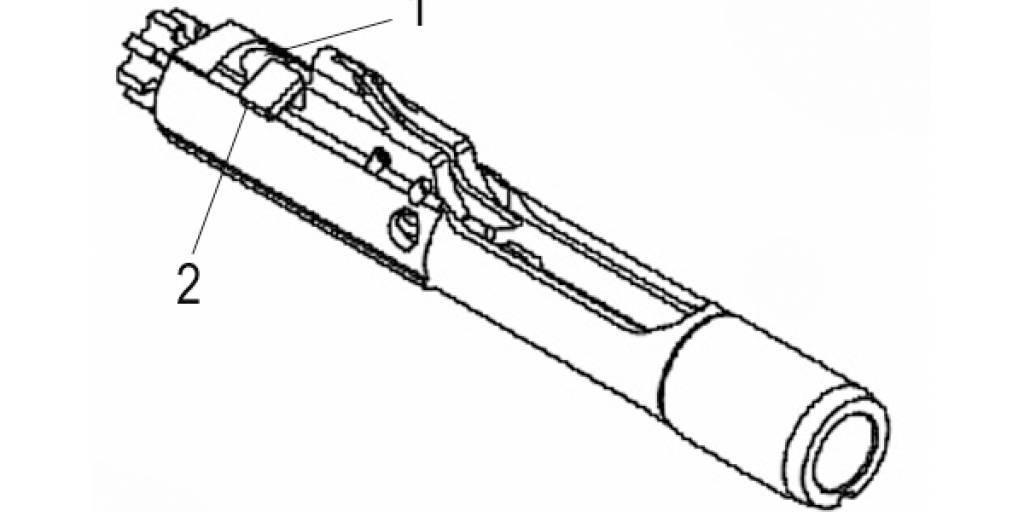

Sluttstykkehodet har roterende låsing med pipa. Den roterende bevegelsen skapes ved at en styrebolt (2) følger et styrespor (1) i sluttstykkebæreren. Styrebolten går igjennom et hull i sluttstykkehodet og låses ved at tennstempelet går gjennom styrebolten. Styrebolten låser sluttstykkehodet til sluttstykkebæreren.
-

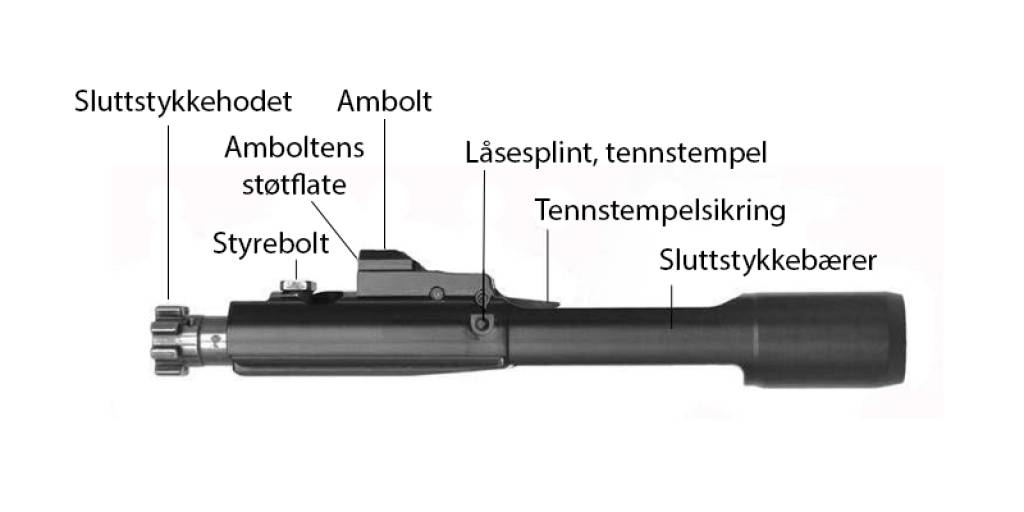

Sluttstykkebæreren (3) er konstruert slik at den glir i øvre glidekasse og har en ambolt (1) med støtflate som stempelstangen treffer. På sluttstykkebæreren sitter tennstempelsikringen (2) som holder tennstempelet i bakre stilling helt til hanen slår frem og frigjør tennstempelsikringen. Tennstempelsikringen er fjærbelastet og haker opp tennstempelet.
-

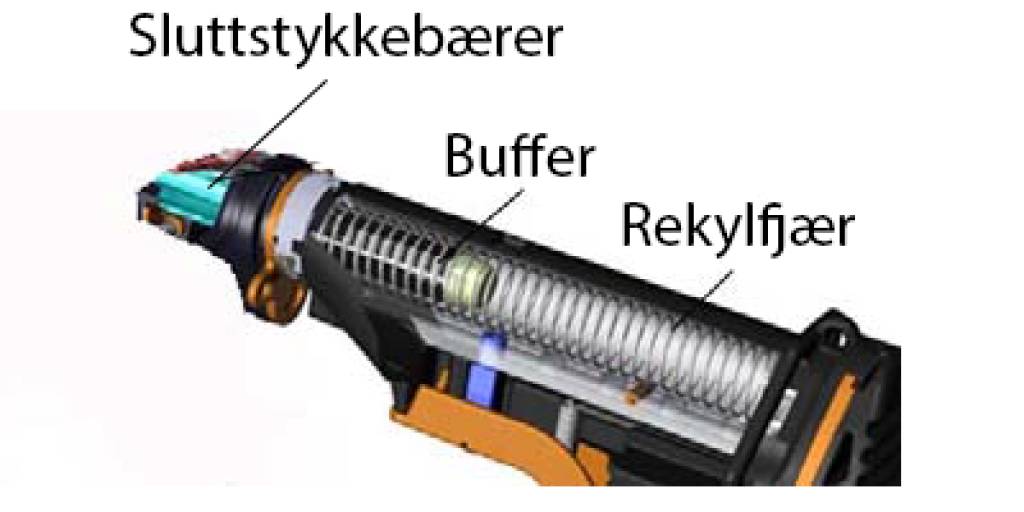

Våpenets buffer overfører bevegelsesenergien fra sluttstykket til rekylfjæren. Bufferen er fylt med wolframgranulat. Granulaten sørger for at sluttstykket ikke preller (slår tilbake).
-
Rekylfjærens oppgave er å ta opp og lagre kraften som sluttstykke overfører via bufferen. Fjærkraften i den spente fjæren brukes så til å føre sluttstykke i fremre stilling slik at våpenet kan avgi ild på nytt.
